Per l'estudi i l'anàlisi d'un edifici el podem representar de tres formes:
Planta
Representació de l'edifici en secció horitzontal. Ens mostra la disposició i distribució de l'espai arquitectònic.
Dibuix tècnic en planta d'un habitatge, amb la distribució de les habitacions vista des de dalt.

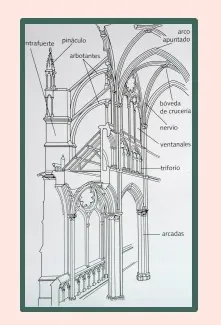

Alçat
Representació vertical de l'edifici. Ens mostra els elements sostenidors i els elements sostinguts.
Dibuix tècnic en alçat i perspectiva d'una estructura gòtica (arcs apuntats, nervis i finestrals), amb diverses etiquetes de text molt petites assenyalant elements; per la mida de la lletra no es poden llegir totes amb seguretat.
Perfil o secció
Tall transversal de l'alçat de l'edifici
Imatge d'un model tridimensional d'un edifici de diverses plantes tallat transversalment, mostrant l'interior de les habitacions i escales de cada pis.
